COMPONENTES DEL SISTEMA


Membranas y cables materializan los principales componentes del sistema.
Las primeras constan de una base textil, la cual le da la resistencia a los esfuerzos estructurales y la flexibilidad necesaria para adapatrse a la forma, con la doble curvatura que garantiza la resistencia a las cargas gravitacionales y de succión.
Los cables refuerzan la membrana en sus bordes y materializan el nexo entre la membrana y los herrajes de fijación y anclaje a las bases.

Haga click aquí para ver el video

Membrana

Tela

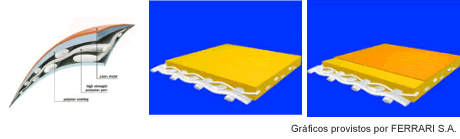

Las membranas constituyen un material compuesto, porque esta fabricado con:
1- Tejido
2- Coating o cobertura
3- Top coat o acabado superficial
La base está formada por hilados que soportan los esfuerzos estructurales, y los revestimientos son elementos que protegen al tejido de los agentes externos.

Bordes

Bordes Flexibles: consisten generalmente en un cable que corre a través de un “dobladillo” en el borde de la tela. En el caso de membranas más grandes el borde es reforzado con chapones de borde que absorven los esfuerzos tangenciales. Otra posibilidad es el uso de un cable externo conectado a los bordes y tomado a la membrana por una serie de planchuelas de acero.


Bordes Rígidos: en estos casos la membrana está prensada entre dos planchuelas que le dan una fijación continua. La utilización de este tipo de bordes dependerá de los condicionantes funcionales y/o de las características de los bordes del sitio en el cual se inserta la membrana.










Puños

Resuelven el punto de union entre dos bordes. Los problemas concernientes a la fijación de un paño de la membrana en estos puños dependen principalmente de tres factores:

- de la geometría del puño.
- si el borde es flexible ó rígido.
- de la magnitud de las fuerzas tangenciales.

Cables


Los principales elementos de soporte de bordes y aristas en las estructuras tensadas livianas son los cables de alamres de acero.
Los más usuales son los cables trensados.

Estructura de anclaje


El soporte de las estructuras livianas es usualmente diseñado en acero; sin embargo aluminio, madera laminada y hormigón armado son materiales alternativos posibles a utilizar.
A su vez, éstas necesitan generalmente fundaciones de hormigón armado o anclajes abulonados para resistir las cargas.
